0500R003ON濾芯濾芯用于液壓、潤滑系統的液壓油過濾,用以濾除系統中污染物,保證系統的正常運行。

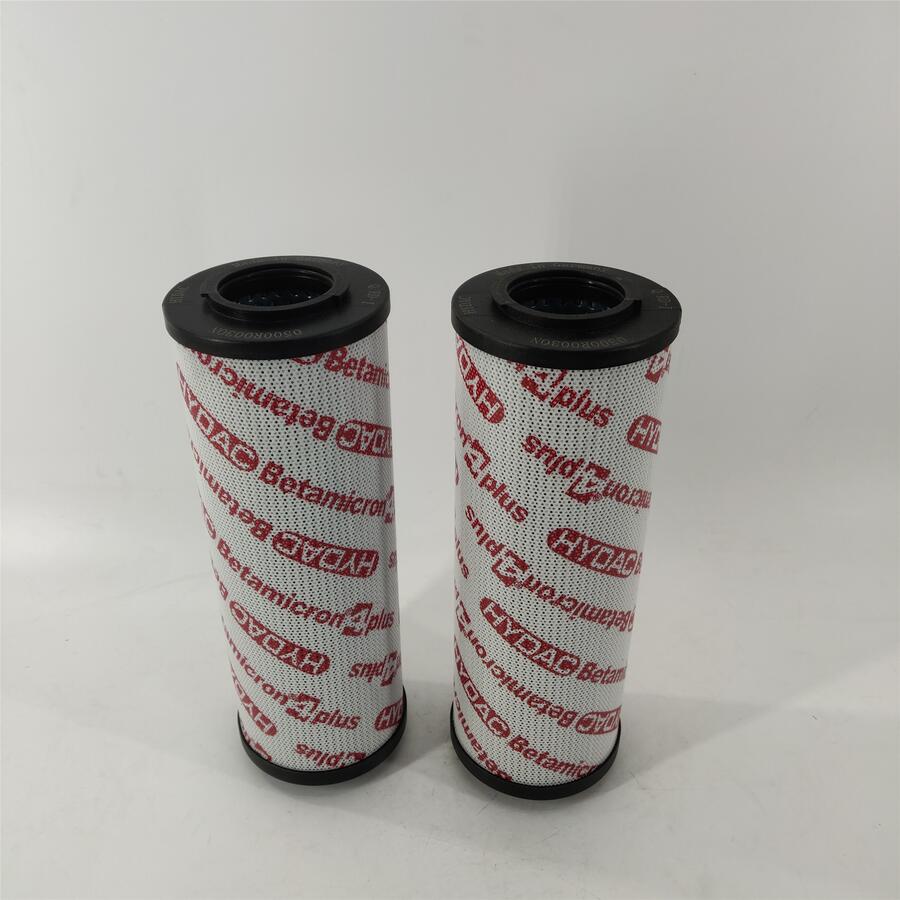

HYDAC賀德克濾芯0500R003ON產品介紹:
油濾芯主要用于液壓系統中油品的過濾,安裝在液壓系統中的過濾器及濾油機中。在液壓系統的油路中用于清除液壓系統中各元件磨損的金屬粉末及其它機械雜質使油路保持清潔,可延長液壓系統壽命;低壓系列濾芯還設有旁通閥。當濾芯未及時更換時,旁通閥能自動打開,保證系統正常運轉。
HYDAC賀德克濾芯0500R003ON產品參數:
材 質:玻纖濾紙-BN 不銹鋼編織網-W 木漿濾紙-P 不銹鋼燒結網-V
過濾精度:1μ ~ 100μ
工作壓力:21bar-210bar
工作介質:一般液壓油、磷酸脂液壓油、乳化液、水-乙二醇
工作溫度:-30℃~+110℃
密封材料:氟膠圈 丁晴膠
結構強度:1.0Mpa, 2.0Mpa, 16.0Mpa, 21.0Mpa
HYDAC賀德克濾芯0500R003ON測試標準:
(1)ISO2942液壓傳動-濾芯-結構完整性的測定
(2)ISO16889液壓傳動-過濾器-測定過濾特性的多次通過法
(3)ISO3968液壓傳動-過濾器-壓降流量特性的測定
(4)ISO3724液壓傳動-濾芯-流動疲勞特性的測定
(5)ISO3723液壓傳動-濾芯-軸向載荷試驗方法
(6)ISO2943液壓傳動-濾芯-材料與液體相容性的驗證
(7)ISO2941液壓傳動-濾芯-抗破裂性的驗證
HYDAC賀德克濾芯0500R003ON主要用于以下行業:
1.機械加工設備:造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化,煙草加工設備及噴涂設備的粉塵回收過濾。
2.鐵路內燃機及發電機:潤滑油及機油的過濾
3.汽車發動機及工程機械:內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
4.各種需要作用力的推、擠、壓、剪、切、挖掘等作業裝置:液壓機,金屬材料的壓鑄、成型、軋制、壓延、拉伸、剪切設備,塑料注塑成型機、塑料擠出機等化工機械,拖拉機、收割機以及其它砍伐、采掘用的農林機械,隧道、礦井和地面的挖掘設備,各種船舶的舵機等
5.電子及制藥:反滲透水、去離子水的予處理過濾,洗凈液及葡萄糖的前處理過濾。
6.石化:煉油、化工生產過程中的產品及中間產品的分離及回收,油田注井水及天然氣除顆粒過濾
7.冶金:用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
8.紡織:聚脂熔體在拉絲過程中的凈化及均勻過濾,空壓機的保護過濾,壓縮氣體的除油除水。
9.火電及核電:氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化,給水泵、風機及除塵系統的凈化。
工業用液壓油在運用進程中因?yàn)榉N種原因會混進入一些雜質,首要的雜質有機械雜質,水和空氣等,這些雜志會構成腐蝕加快,增加機械磨損,下降工作功率,使油品變壞下降設備運用壽數,嚴峻時會產生油路堵塞構成出產事端?;炷吝\(yùn)送泵的液壓油過濾,工程機械的液壓油過濾,液壓站液壓油的過濾。
首要參數及特征修正
用于保護液壓系統中特定元件,設備于中壓管路中需保護元件的上游,以濾除工作介質中的固體顆粒及膠狀物質,有用控制工作介質的污染度,并使元件正常工作。液壓油濾芯首要是以不銹鋼編織網、燒結網、鐵編制網、為材料的,因?yàn)樗\(yùn)用的濾料首要是玻纖濾紙、化纖濾紙、木漿濾紙,所以它有同心率高、承受壓力大、直度好,不銹鋼材料,不帶任何毛刺,確保運用壽數長的特征,它的構造中由單層或多層金屬網與濾料制成,在具體運用時它的層數與構成絲網的目數根據不一樣的運用條件與用途而定。
更換液壓油濾芯的注意事項:
(1)安裝在液壓泵的吸油口 ,在泵的吸油口安裝濾油器,可以保護系統中的所有元件,但由于受泵吸油阻力的限制,只能選用壓力損失小的網式濾油器。這種濾油器過濾精度低,泵磨損所產生的顆粒將進入系統,對系統其他液壓元件無法完全保護,還需其它濾油器串在油路上使用。
(2)安裝在液壓泵的出油口上 ,這種安裝方式可以有效的保護除泵以外的其它液壓元件,但由于濾油器是在高壓下工作,濾芯需要有較高的強度,為了防止濾油器堵塞而引起液壓泵過載或?yàn)V油器損壞,常在濾油器旁設置一堵塞指示器或旁路閥加以保護。
(3)安裝在回油路上 ,將濾油器安裝在系統的回油路上。這種方式可以把系統內油箱或管壁氧化層的脫落或液壓元件磨損所產生的顆粒過濾掉,以保證油箱內液壓油的清潔使泵及其它元件受到保護。由于回油壓力較低,所需濾油器強度不高。
(4)安裝在支路上,這種方式主要安裝在溢流閥的回油路上,這時不會增加主油路的壓力損失,濾油器的流量也可小于泵的流量,比較經濟合理。但不能過濾全部油液,也不能保證雜質不進入系統。
(5)單獨過濾 ,用一個液壓泵和濾油器單獨組成一個獨立與系統之外的過濾回路,這樣可以連續清除系統內的雜質,保證系統內清潔。一般用于大型液壓系統。
