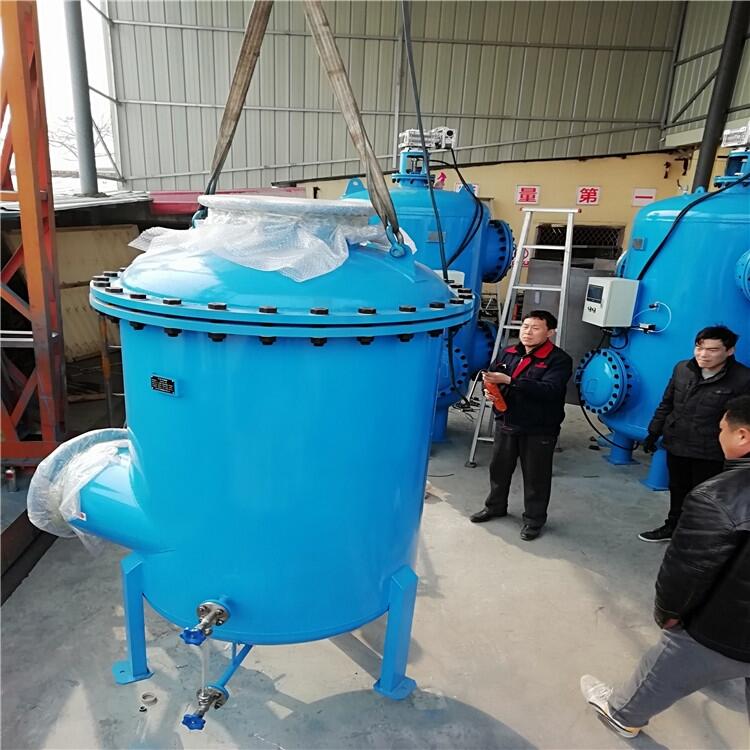

XHSN系列汽水分離器是由外殼、旋風分離器、濾芯、排污部件等組成。當含有大量油和水固體雜質的壓縮空氣進入分離器后,沿其內壁旋而下,所產生的離心作用,使油水從汽流中析出并沿壁向下流到油水分離器底部,然后再由濾芯進行精過濾。因濾芯采用的是粗、細、超細三種纖維濾材學析疊而成,具有很高的過濾效率(可達99.9%)并且阻力小,氣體通過濾芯時,由于濾芯的阻擋,慣性碰撞以及分子間的范德華力,靜電吸引力和真空吸力而被牢牢的粘附在濾材纖維上,并逐漸增大變成液滴,在重力作用下滴入分離器底部。由排污閥排出。
二、汽水分離器技術參數
工作壓力:0.6~0.8MPa(可按用戶要求提供0.1~2.5MPa)
進口溫度:0~50℃
液體分離效率:≥98%
出口含油量:≤ 0.5mg/m3
三、汽水分離器產品特點
本廠汽水分離器具有以下特點:
1、 合理的筒體設計,使氣體在筒體內流動更加合理,減少阻力.
汽水分離器外型尺寸:
型號 |
口徑 |
外形尺寸mm |
處理量m3/min |
排污口尺寸 |
內管 |
配套后冷卻器型號 |
|||
E |
F |
G |
H |
||||||
XHSN-QF |
DN32 |
280 |
400 |
133 |
330 |
6 |
自動放水閥 |
|
HL4/1 ,HL2/1 |
XHSN-QF |
DN50 |
400 |
600 |
159 |
360 |
18 |
自動放水閥 |
|
HL5/1,6/1, |
XHSN-QF |
DN65 |
400 |
750 |
165 |
360 |
18 |
自動放水閥 |
|
HL10/1 |
XHSN-QF |
DN80 |
510 |
760 |
219 |
420 |
42 |
自動放水閥 |
|
HL13/1,20/1 |
XHSN-QF |
DN100 |
580 |
850 |
273 |
480 |
60 |
自動放水閥 |
|
HL40/1 |
XHSN-QF |
DN125 |
580 |
920 |
325 |
585 |
60 |
自動放水閥 |
|
HL60/1,70/1,80/1 |
XHSN-QF |
DN150 |
650 |
990 |
426 |
650 |
120 |
自動放水閥 |
|
HL100/1 |
XHSN-QF |
DN200 |
630 |
1040 |
426 |
630 |
150 |
自動放水閥 |
|
HL150/1 |
XHSN-QF |
DN250 |
770 |
1180 |
478 |
680 |
200 |
自動放水閥 |
325 |
HL200/1 |
XHSN-QF |
DN300 |
840 |
1300 |
630 |
830 |
400 |
自動放水閥 |
|
HL370/1 |
XHSN-QF |
DN400 |
1180 |
1910 |
820 |
1090 |
600 |
自動放水閥 |
|
HL370/1 |
XHSN-QF |
DN450 |
|
2200 |
920 |
|
|
自動放水閥 |
|
|
汽旋型 - 汽旋或離心型分離器使用了一連串肋片以便產生高速氣旋,在分離器內高速旋轉流動的蒸汽。
吸附型 - 吸附型分離器內部的蒸汽通道上有一個阻礙物,一般是一個金屬網墊,懸浮的水滴遇到它后被吸附,水滴大到一定程度后,由于重力作用落到分離器底部。結合汽旋和吸附兩種形式的分離器也很常見,由于結合了這兩種方法整個分離效率會有所提高。
擋板式、汽旋式和吸附式分離器的主要不同是,擋板式分離器在較大的流速范圍內可以保持很高的分離效率,而汽旋式和吸附式分離器的分離效率只有在蒸汽速度13m/s以下才能達到98%,否則效率會很低,蒸汽速度為25m/s時,其分離效率大概僅為50%。
研究表明,擋板式分離器在10m/s 到30m/s的流速之間分離效率可接近100%,所以說如果有較大的速度波動,擋板式分離器用于蒸汽系統更為合適,況且如果管道選小,濕蒸汽的速度可超過30m/s。解決這一問題的方法之一是增大汽水分離器的口徑以及分離器上游管道口徑,以減小進入汽水分離器的蒸汽流速。
