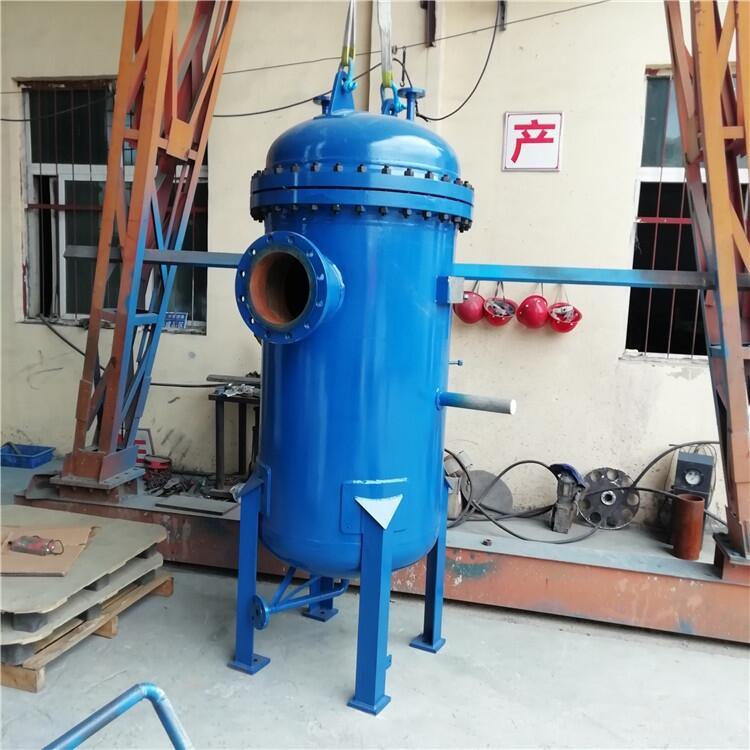

蒸汽分水器(標準)
產品概述
蒸汽分水器是作為分離蒸汽中的水滴之用。凡需要除掉蒸汽中水滴的地方,在其入口前的管道上,應設置蒸汽分水器。
進裝置的蒸汽主管上需設置蒸汽分水器,DN≤100的蒸汽分水器直接焊在管廊上的蒸汽主管上,DN≥150的蒸汽分水器由于體積和自重較大,應布置在地面上。
裝置內自產的飽和蒸汽在并入相應管網前,蒸汽進入汽輪機之前,應設置蒸汽分水器。
蒸汽分水器已按接管尺寸考慮了相應的分離面積,可直接根據蒸汽管徑選用。
蒸汽分水器的設計壓力為1.3MPa,設計溫度為300℃,尺寸參數符合石油化工裝置工藝管道安裝設計手冊的規定,也可根據用戶改進此數據。
尺寸圖
規格型號
型號 進出口徑 排氣口徑 排水口徑 H
(mm) H1(mm) E
(mm) D
(mm) 重量
(kg)
HY-FSQ50 DN50 DN20 DN20 712 430 450 219 35
HY-FSQ80 DN80 DN20 DN20 896 538 574 273 55
HY-FSQ100 DN100 DN20 DN20 1046 634 678 377 111
HY-FSQ150 DN150 DN20 DN25 1758 1288 916 500 196
HY-FSQ200 DN200 DN20 DN25 1990 1385 1120 700 382
HY-FSQ250 DN250 DN20 DN25 2040 1390 1220 800 468
HY-FSQ300 DN300 DN20 DN25 2292 1562 1424 1000 777
