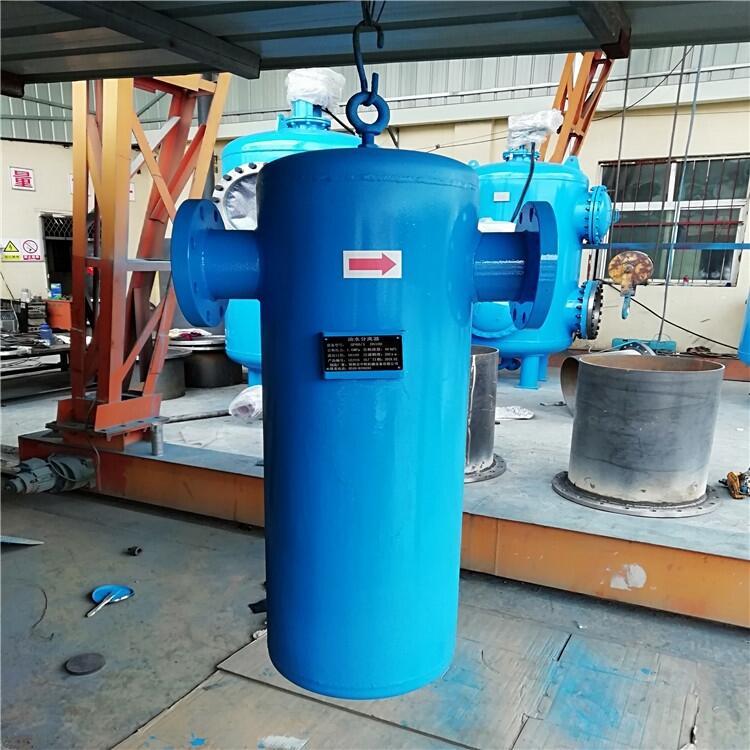

旋風式汽水分離器汽液分離器
一、旋風式汽水分離器簡介
    汽水分離器俗稱氣液分離器又名汽水分離器、氣液分離器、汽水分離器，主要用于壓縮空氣、蒸汽、甲烷、煤氣、氫氣、氮氣等各種氣體中除汽水的最簡單的使用設備。
二、旋風式汽水分離器工作原理
    通過五級分離—降速、離心、碰撞、變向、凝聚等原理，除去壓縮空氣（氣體）中的液態汽、水份，達到凈化的作用。濕氣在冷卻過程中冷凝后在分離器中當班迫使氣體改變方向，安適當?shù)乃俣冗x裝，產生離心力高效的分離出液體可顆粒，再次期間排水器要及時排放出冷凝液，此汽水分離器常安置在后冷卻器的后面，因為進氣溫度越低分離的效果越好，一般溫度不超過200oC。
三、旋風式汽水分離器產品特點
    除水效率高：可除去99%的液態水份,汽份。
    安裝方便，管道式連接、可懸掛安裝。
    免維護、可靠性好。
    壽命長:可使用8-10年。
    按GB150壓力容器標準制造，安全可靠。
    可選配：自動排水器、手動排水器、液位計、蒸汽閥（根據使用 溫度選取）。
四、旋風式技術改進細節
１、本產品增加了單獨導液管，在蒸汽中含有水份非常大的情況下，會有一部分水份隨蒸汽聚集在換向斜板上，水份會隨著導液管流入集液裝置中。提高了除水效率。
2、本產品在原有強制旋流管上加上了消泡網,使汽體中的水份更容易分離,并附在網上,加裝了集液過濾器，收集到的水不會再被水蒸汽體帶走，更好提高分離效率.
3、集液過濾器中加裝了過濾裝置，可以對分離出來水或油中的雜質起到很強過濾作用，完全解決了自動放水閥常被雜質堵塞的問題。

五、規格型號

型號 處理量
m3/min 外形尺寸mm 進出氣口DN 排污尺寸 重量kg
E F G H
HY-XFQFF 6 220 400 133 190 25 G1/2 12
HY-XFQF 18 400 600 159 220 25 G1/2 17
HY-XFQF 18 400 600 159 250 50 G1/2 19
HY-XFQF 42 510 760 219 480 80 G1/2 59
HY-XFQF 60 580 850 273 560 80 G1/2 98
HY-XFQF 60 580 850 273 560 100 G1/2 102
HY-XFQF 60 580 850 273 560 125 G1/2 108
HY-XFQF 120 580 990 426 700 125 G1/2 148
HY-XFQF 150 630 1040 426 700 200 G1/2 165
HY-XFQF 200 770 1180 426 700 250 G1/2 202
HY-XFQF 300 950 1450 478 760 250 G1/2 251
HY-XFQF 400 1400 1950 630 900 300 G1/2 387
