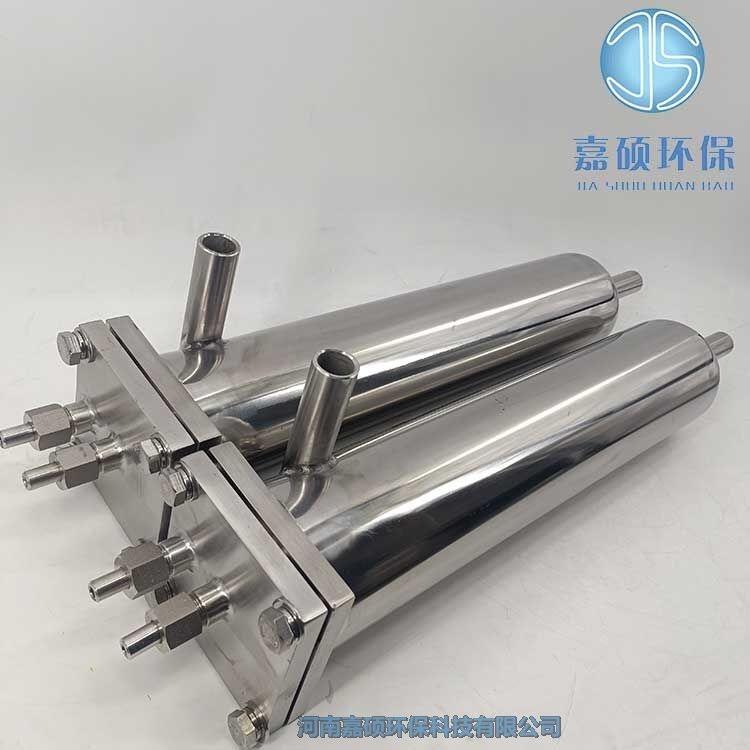

GQ01B雙盤管冷卻器 高溫取樣架冷卻器GQ01A詳細介紹

GQ01B是一種雙盤管冷卻器，作為系統內II級冷卻。冷卻水從底部進水，流過內盤管和外盤管兩個流程，冷卻水通過內盤管中間導向管引至法蘭面，冷卻水按先后順序流過內、外盤管兩個流程，整個過程中樣水和冷卻水進行逆向熱交換。經過I級預冷后，樣水溫度降至100℃以下。由于樣水與冷卻水的溫差已縮小，所以采用F8×1.5不銹鋼盤管，增大了有效冷卻面積，所以它具有的降溫效果。

GN01C高效冷濾器筒形冷卻器用于對高溫水汽樣品進行熱交換，提供合適溫度水汽樣品。產品規格及結構特點：GN01C高效冷濾器分為GN01A型單盤管預冷卻和GN01B型雙盤管高效冷卻器兩種結構形式：N01A和GN01B型筒形冷卻器一般配套使用，前者用于一級冷卻，后者用于二級冷卻。GN01A型單盤管預冷卻器：冷卻水從底部切向進水，冷卻水由下而上，待冷卻樣水沿螺旋管由上至下冷卻水和樣水的流向相反，兩者進行逆向熱交換。盤管內設置壓水擋板，確保冷卻水的液面到達

GN01C高效冷濾器筒形冷卻器用于對高溫水汽樣品進行熱交換，提供合適溫度水汽樣品。
