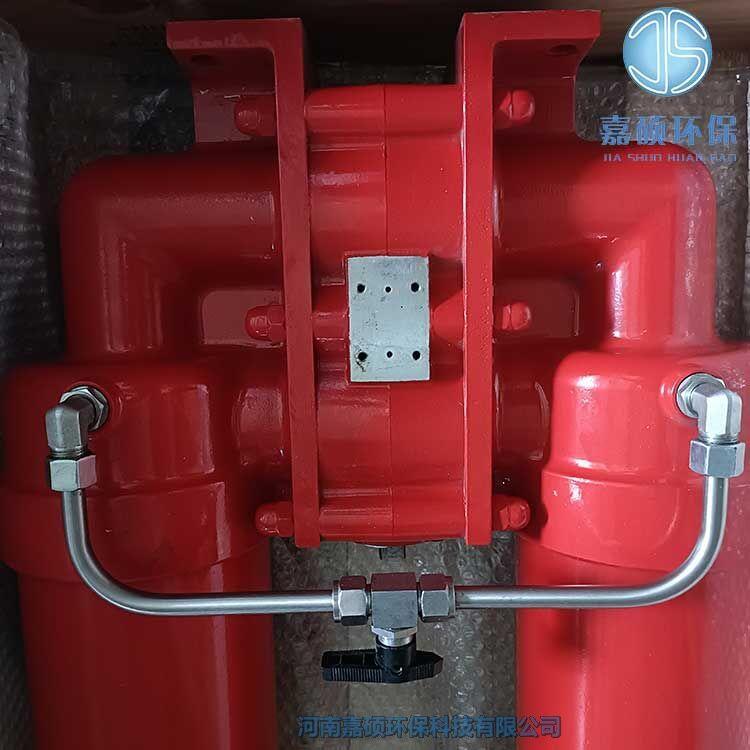

SH系列過濾器是我公司面向于石化行業而設計開發的一種新型過濾器，這種過濾器具有設計結構緊湊，安裝方便，占用空間小等優點。并且能根據客戶不同的壓力等級需求及接口法蘭標準以及材質要求進行二次研發，演化出多種定制雙筒過濾器，滿足廣大客戶的不同需要。現已廣泛應用于石化，化工，核電、工藝氣體制氧、汽輪機等多個行業。

過濾器的計算

過濾器的總壓降等于殼體壓降與濾芯壓降之和

1.殼體流量見上表。

2.濾芯壓降流量曲線(圖1)

下列特性曲線適合于密度為

0.86kg/dm2的30號礦物油,壓降與粘度陳比例關系。

3.壓降計算公式

△P總=△P殼體+△P濾芯x[粘度(mm2/s)/30mm2/s]

ΔP濾芯=圖1濾芯壓降流量曲線查詢得出

Q濾芯=Q/n

Q=總流量

n=濾芯數量
